خمکاری پروفیل

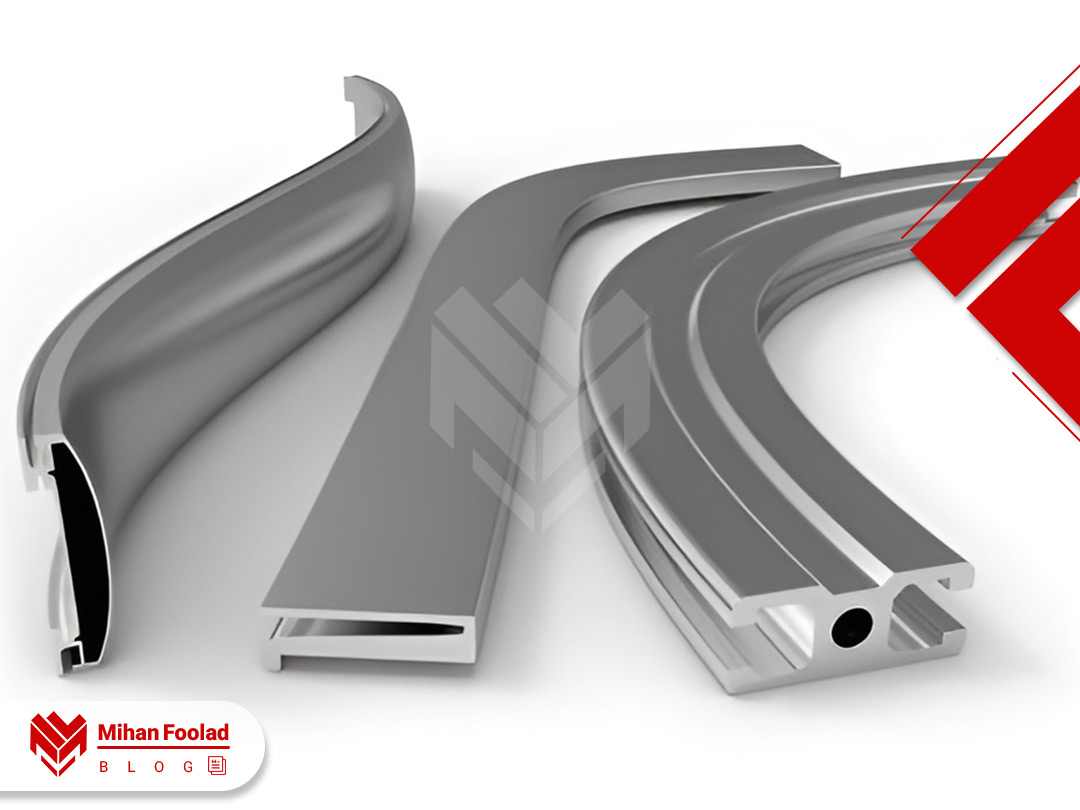

خمکاری پروفیل (Profile Bending) فرآیندی است که در آن، یک پروفیل فلزی (قوطی، نبشی، ناودانی، تیرآهن و…) تحت تاثیر نیروی مکانیکی خارجی قرار می‌گیرد تا شکل هندسی آن تغییر کرده و به فرم منحنی یا زاویه‌دار درآید.

اما قضیه به همین سادگی نیست. تصور کنید می‌خواهید یک خط‌کش پلاستیکی را خم کنید؛ اگر زیاد فشار دهید، می‌شکند. اگر کم فشار دهید، به حالت اول برمی‌گردد. در مورد فلزات، این چالش صد برابر پیچیده‌تر است. ما با تنش و کرنش سروکار داریم. در حین خمکاری، دو اتفاق مهم در ساختار پروفیل رخ می‌دهد:

1. کشیدگی (Tension): دیواره بیرونی خم کشیده می‌شود و ضخامت آن کاهش می‌یابد.
2. فشردگی (Compression): دیواره داخلی خم فشرده شده و ضخامت آن افزایش می‌یابد (و مستعد چین‌خوردگی می‌شود).

اصل هنر خمکاری در این است که بین این دو نیرو تعادل ایجاد کنیم تا پروفیل پاره نشود و سطح مقطع آن تغییر شکل ندهد.

کاربرد خمکاری پروفیل

شاید بپرسید چرا به جای استفاده از اتصالات جوشی و زانویی، خودمان را با خمکاری درگیر کنیم؟ باید گفت که دلیل آن، زیبایی، استحکام و آیرودینامیک است.

1. صنعت ساختمان و معماری: نماهای پیچیده برج‌ها، سقف‌های گنبدی سازه‌های فضایی، نرده‌های راه‌پله و پنجره‌های قوسی، همگی مدیون خمکاری دقیق پروفیل هستند.
2. خودروسازی و حمل‌ونقل: شاسی خودروها، چارچوب اتاق کامیون‌ها و ریل‌های محافظ جاده، نیاز به پروفیل‌هایی دارند که هم محکم باشند و هم شکل‌پذیر.
3. مبلمان شهری و اداری: پایه‌های صندلی‌های مدرن، میزهای اداری و تجهیزات ورزشی پارک‌ها.
4. صنایع نفت و گاز: برای انتقال سیالات در مسیرهای پیچیده که نباید از جوشکاری زیاد استفاده کرد (چون جوشکاری نقاط ضعف احتمالی ایجاد می‌کند).

نکته: استفاده از پروفیل خم شده به جای قطعات تکه تکه و جوش داده شده، جریان سیال (در لوله‌ها) را بهبود می‌دهد و تمرکز تنش را در سازه‌ها به شدت کاهش می‌دهد.

انواع روش‌های خمکاری پروفیل

وقتی صحبت از تکنیک می‌شود، ما دو روش اصلی پیش رو داریم که شامل روش سرد و روش گرم است. انتخاب بین این دو به جنس فلز، ضخامت پروفیل، شعاع خم مورد نظر و بودجه شما بستگی دارد.

۱. خمکاری سرد (Cold Bending)

روش خمکاری سرد، پرکاربردترین تکنیک در صنایع معمول است. در روش، فلز در دمای محیط خم می‌شود.

• مزایا: سرعت بالا، هزینه کمتر، عدم تغییر رنگ فلز (اکسیداسیون)، و حفظ خواص مکانیکی فلز.
• معایب: نیاز به نیروی بسیار زیاد برای پروفیل‌های ضخیم، و پدیده‌ای به نام برگشت فنری (Springback) که در ادامه توضیح خواهیم داد.
• کاربرد: پروفیل‌های با ضخامت کم تا متوسط و شعاع‌های خم بزرگ (مثل قوس سقف سوله‌ها).

۲. خمکاری گرم (Hot Bending) / اینداکشن

وقتی زور بازوی دستگاه‌های مکانیکی به ضخامت یا سختی پروفیل نرسد، به حرارت نیاز داریم. در این روش، محل خم تا دمای سرخ شدن گرم می‌شود تا پلاستیسیته (شکل‌پذیری) فلز بالا برود.

روش القایی (Induction Bending): دقیق‌ترین نوع خمکاری گرم است. یک کویل القایی دور پروفیل قرار می‌گیرد و فقط یک نوار باریک را گرم می‌کند. همزمان پروفیل هل داده می‌شود تا خم شود.

• مزایا: امکان ایجاد خم‌های بسیار تند با شعاع کم، عدم برگشت فنری، و امکان خمکاری پروفیل‌های بزرگ.
• معایب: هزینه بالا، زمان‌بر بودن، و تغییر ساختار متالورژیکی فلز (که گاهی نیاز به عملیات حرارتی مجدد دارد).

تکنیک‌های اجرایی خمکاری (ماشین‌آلات و ابزارها)

حالا که با کلیات آشنا شدیم، بهتر است بدانید دقیقا با چه دستگاه‌هایی این کار انجام می‌شود. هر دستگاه مکانیسم مخصوصی دارد.

نورد (Roll Bending) یا خمکاری غلتکی

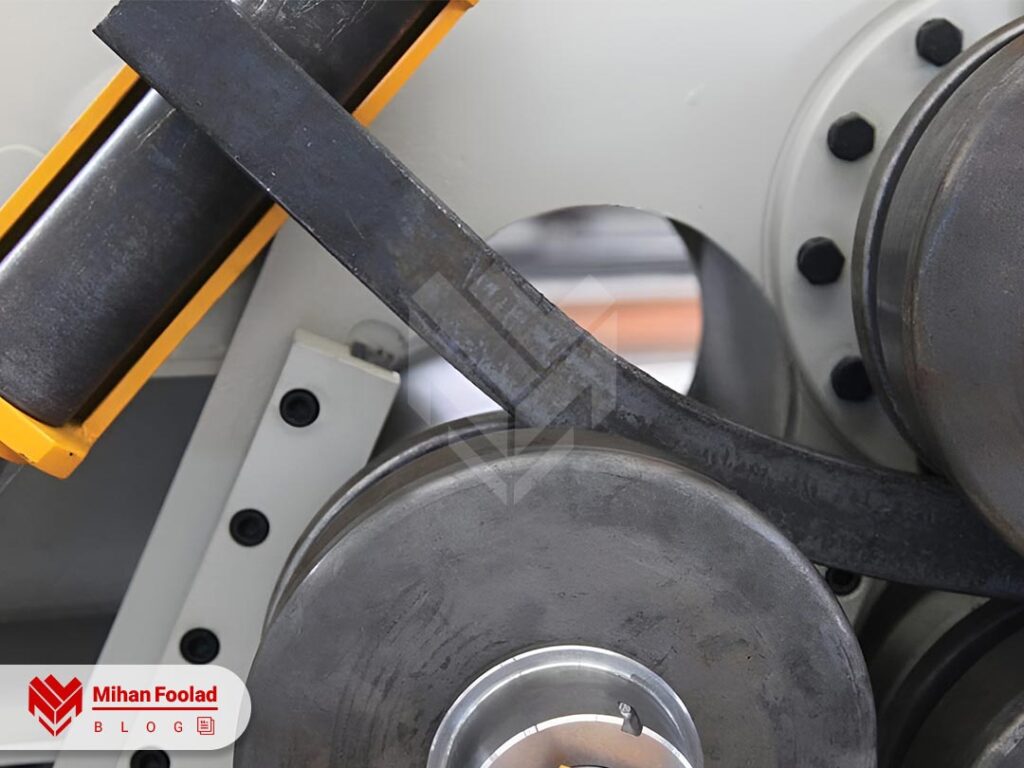

روش خمکاری غلتکی یا نورد، برای خمکاری پروفیل‌های ساختمانی بسیار پرکاربرد است. دستگاه معمولا سه غلتک دارد که در یک چیدمان مثلثی (هرمی) قرار گرفته‌اند.

1. پروفیل بین غلتک‌ها قرار می‌گیرد.
2. غلتک میانی (یا بالایی) فشار را به سمت پایین اعمال می‌کند تا انحنا ایجاد شود.
3. غلتک‌های کناری پروفیل را به جلو می‌رانند.

از آن برای ایجاد دایره کامل، فنر (مارپیچ) و قوس‌های بزرگ با شعاع زیاد استفاده می‌شود. به جرات می‌توان گفت که این روش برای قوطی‌های چهارگوش و لوله‌ها عالی است.

خمکاری کششی چرخشی (Rotary Draw Bending)

اگر تا به حال دیده‌اید که یک پروفیل با دقت میلی‌متری و بدون کوچکترین دفرمگی خم شده، احتمالا کار دستگاه خمکاری کششی چرخشی است. در این روش، پروفیل به یک قالب (Die) بسته می‌شود، سپس قالب می‌چرخد و پروفیل را با خود می‌کشد.

البته لازم است به این نکته اشاره کنیم که در این روش از مندرل (Mandrel) استفاده می‌شود. مندرل قطعه‌ای است که داخل پروفیل (به خصوص لوله یا قوطی) قرار می‌گیرد تا از مچاله شدن یا بیضی شدن سطح مقطع در حین خم جلوگیری کند.

خمکاری پرسی (Ram Bending)

خمکاری پرسی، ساده‌ترین و قدیمی‌ترین روش است. تصور کنید یک لوله را روی دو تکیه‌گاه گذاشته‌اید و با پا وسط آن را فشار می‌دهید؛ این دقیقا مکانیزم خمکاری پرسی است. یک سنبه (Ram) با فشار هیدرولیک به وسط پروفیل نیرو وارد می‌کند.

• مزایا: ارزان و ساده.
• معایب: دقت پایین و کنترل کم روی شعاع خم. معمولا سطح مقطع پروفیل کمی دفرمه می‌شود.

خمکاری سه غلتکی نامتقارن (Asymmetrical Bending)

خمکاری سه غلتکی نامتقارن، مشابه نورد است، اما نحوه تنظیم غلتک‌ها اجازه می‌دهد تا لبه‌های پروفیل تا انتهای آن خم شوند و پرتی کار کمتر شود.

چالش‌های رایج در خمکاری و راه‌حل‌ها

در حین خمکاری پروفیل، مشکلات فیزیکی متعددی کمین کرده‌اند. برای مثال:

برگشت فنری (Springback)

فلزات خاصیت ارتجاعی دارند. وقتی نیروی خمکاری را برمی‌دارید، فلز تمایل دارد کمی به حالت صاف اولیه برگردد.

راه‌حل آن این است که خمکاری بیش از حد (Overbending) انجام شود. یعنی اگر زاویه ۹۰ درجه می‌خواهید، باید پروفیل را تا 92 یا 93 درجه خم کنید تا بعد از برگشت فنری، روی 90 درجه فیکس شود. محاسبه این مقدار به تجربه و جنس فلز بستگی دارد.

چروکیدگی (Wrinkling)

در دیواره داخلی خم، فلز فشرده می‌شود. اگر ضخامت پروفیل کم باشد، فلز نمی‌تواند این حجم اضافی را در خود جای دهد و چروک می‌شود. برای حل این چالش، استفاده از کفشک‌های وایپر (Wiper Die) و مندرل‌های داخلی مناسب برای حمایت از دیواره پروفیل لازم است.

دفرمه شدن مقطع (Distortion)

قوطی‌های مربعی ممکن است در محل خم به شکل ذوزنقه درآیند یا لوله‌ها بیضی شوند.

برای همین، استفاده از قالب‌های دقیق که پروفیل را کاملا احاطه کنند و اجازه فرار به پهلوها را ندهند، برای حل این چالش توصیه می‌شود. پر کردن داخل پروفیل با موادی مثل ماسه، رزین یا آلیاژهای زودذوب (در روش‌های سنتی) نیز از این مشکل جلوگیری می‌کند.

خمکاری پروفیل‌های گالوانیزه و آلومینیوم

هر جنسی قلق خودش را دارد. نمی‌توانید با پروفیل آلومینیومی همان رفتاری را داشته باشید که با فولاد ساختمانی دارید.

خمکاری پروفیل گالوانیزه

پروفیل‌های گالوانیزه دارای یک لایه پوشش روی (Zinc) هستند. چالش اصلی این است که در حین خمکاری، این پوشش ترک نخورد یا پوسته نشود.

نکته آن این است که سرعت خمکاری باید کنترل شده باشد و قالب‌ها باید کاملا صاف و صیقلی باشند تا روی سطح پروفیل خراش ایجاد نکنند. استفاده از روش سرد برای گالوانیزه بهتر است، زیرا حرارت بالا لایه گالوانیزه را می‌سوزاند و گازهای سمی تولید می‌کند.

خمکاری پروفیل آلومینیوم

آلومینیوم نرم است اما (بسته به آلیاژ) می‌تواند شکننده باشد. برخی آلیاژهای آلومینیوم مثل سری 6000 خوش‌خم هستند، اما سری‌های 7000 بسیار سخت‌ و شکننده‌اند.

گاهی لازم است پروفیل آلومینیومی را قبل از خمکاری آنیل (Anneal) یا نرم کنیم تا ترک نخورد. همچنین، روانکاری (Lubrication) در خمکاری آلومینیوم برای جلوگیری از چسبیدن فلز به قالب بسیار مهم است.

جدول مقایسه سریع روش‌های خمکاری

روش‌های مختلف خمکاری پروفیل را در جدول زیر در یک نگاه می‌توانید مشاهده کنید:

نکات ایمنی که جان شما را نجات می‌دهد

می‌توان گفت خمکاری پروفیل مثل بازی با نیروهای بزرگ است. وقتی ده‌ها تن نیرو به یک قطعه فلز وارد می‌شود، انرژی پتانسیل ذخیره شده می‌تواند خطرناک باشد.

1. ناحیه خطر (Danger Zone): هرگز دست یا بدن خود را بین پروفیل و غلتک‌ها قرار ندهید.
2. ضربه شلاقی: انتهای پروفیل‌های بلند در حین چرخش و خم شدن، ممکن است به سرعت حرکت کند. همیشه فاصله ایمن را رعایت کنید.
3. تجهیزات حفاظت فردی: عینک ایمنی (برای پرتاب پلیسه)، دستکش‌های مقاوم و کفش ایمنی الزامی است.
4. بازرسی دستگاه: قبل از شروع، روغن‌کاری، سفت بودن پیچ‌ها و سلامت قالب‌ها را بررسی کنید. قالبی که ترک داشته باشد، زیر فشار مثل ترکش عمل می‌کند.

عوامل موثر بر قیمت خدمات خمکاری

اگر قصد سفارش خمکاری دارید، باید بدانید چه چیزی فاکتور نهایی شما را تعیین می‌کند:

1. نوع و جنس پروفیل: استنلس استیل سخت‌تر از آهن معمولی خم می‌شود و استهلاک دستگاه را بالا می‌برد، پس گران‌تر است.
2. شعاع خم: هرچه شعاع خم کوچکتر و پیچیده‌تر باشد (نیاز به مندرل و دقت بالا)، هزینه بیشتر می‌شود.
3. تعداد پاس‌ها: اگر پروفیل ضخیم باشد و نیاز باشد در چندین مرحله (پاس) از بین غلتک‌ها عبور کند، زمان و هزینه افزایش می‌یابد.
4. متراژ کار: تیراژ بالا معمولا هزینه واحد را کاهش می‌دهد.
5. دقت مورد نیاز: خمکاری برای یک سازه فضایی دقیق، هزینه‌ای متفاوت با خمکاری نرده‌های معمولی دارد.

خمکاری پروفیل ترکیبی از دانش متالورژی و مهارت اپراتوری است. یک خم بی‌کیفیت می‌تواند با ایجاد ترک‌های ریز میکروسکوپی، ایمنی کل سازه را به خطر بیندازد. چه بخواهید یک گلخانه بسازید و یا چه شاسی یک دستگاه صنعتی، انتخاب روش درست و پیمانکار با‌تجربه، یک تصمیم مهم برای طول عمر محصول شماست.

فراموش نکنید که تکنولوژی مدام در حال پیشرفت است. دستگاه‌های CNC امروزی می‌توانند طرح‌هایی را اجرا کنند که تا ده سال پیش غیرممکن به نظر می‌رسید. پس قبل از اینکه بگویید نمی‌شود، حتما با یک متخصص مشورت کنید.

سوالات متداول

1. آیا همه نوع پروفیل را می‌توان خم کرد؟
   تقریبا بله، اما با محدودیت. پروفیل‌های بسیار ترد (مثل چدن) یا پروفیل‌های با دیواره بسیار نازک نسبت به قطر، چالش‌برانگیز هستند و ممکن است بشکنند یا چروک شوند. انتخاب روش مناسب (مثلاً استفاده از مندرل یا پرکننده) کلید موفقیت است.
2. حداقل شعاع خم (Minimum Bending Radius) چقدر است؟
   این عدد ثابت نیست و به جنس فلز، ضخامت دیواره و روش خمکاری بستگی دارد. به‌صورت کلی، برای جلوگیری از شکستن یا چروک شدن، شعاع خم نباید کمتر از 3 تا 4 برابر عرض پروفیل باشد. در روش‌های پیشرفته مثل اینداکشن می‌توان شعاع‌های کمتر را هم اجرا کرد.
3. تفاوت نورد و خمکاری چیست؟
   نورد (Rolling) معمولا به فرآیند ایجاد انحناهای با شعاع بزرگ و مداوم (مثل دایره یا قوس ملایم) گفته می‌شود که با غلتک انجام می‌شود. خمکاری (Bending) واژه‌ای کلی‌تر است و شامل ایجاد زاویه‌های تند، خم‌های موضعی و روش‌های پرسی و کششی نیز می‌شود.
4. چگونه بفهمیم پروفیل در حین خمکاری ضعیف شده است؟
   اگر در ناحیه بیرونی خم (ناحیه کشش) اثراتی از پوست پرتقالی شدن یا ترک‌های ریز مشاهده کردید، یا در ناحیه داخلی چروک‌های شدید دیدید، یعنی فلز بیش از حد تنش دیده و احتمالاً خواص مکانیکی آن افت کرده است.
5. آیا پروفیل رنگ شده را می‌توان خم کرد؟
   بله، اما ریسک آسیب به رنگ بالاست. رنگ‌های پودری (الکترواستاتیک) انعطاف‌پذیری خوبی دارند و ممکن است ترک نخورند، اما رنگ‌های معمولی احتمالاً می‌ریزند. بهتر است خمکاری قبل از رنگ‌آمیزی انجام شود، مگر اینکه از روش‌های بسیار دقیق با محافظ‌های پلاستیکی استفاده شود.
