آشنایی با آنیلینگ فولاد | عملیات آنیل کاری چیست؟

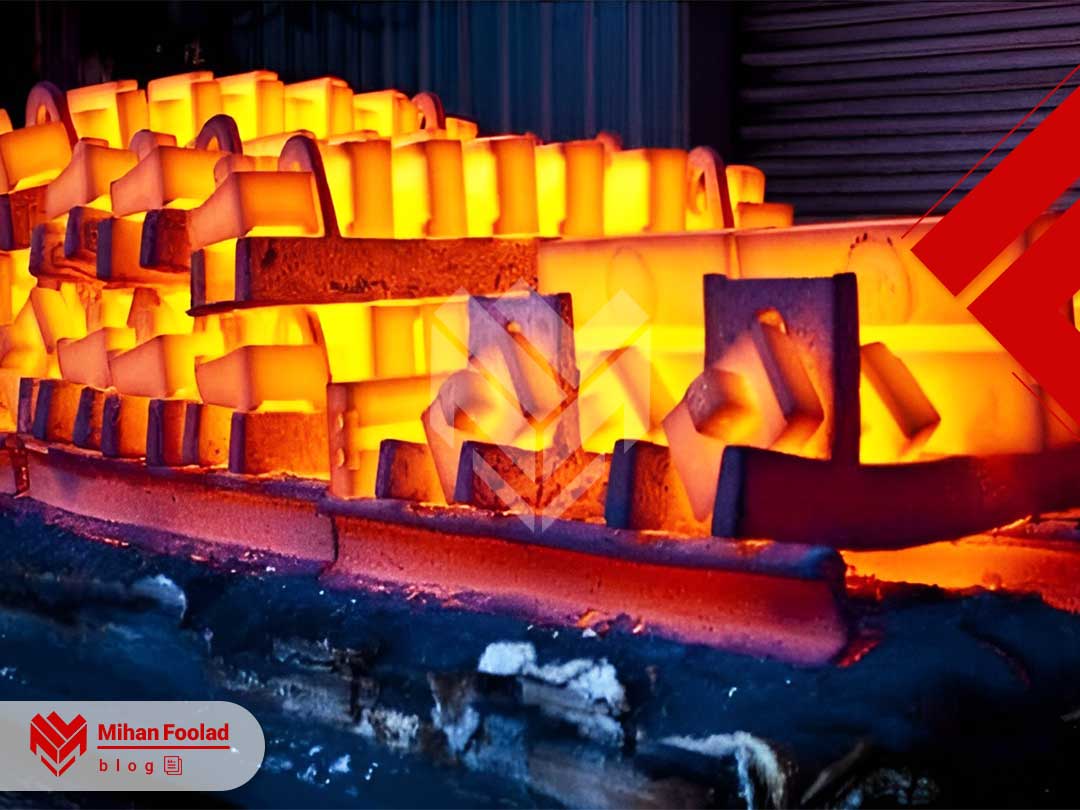

فولاد، در طی فرآیندهای شکل‌دهی مانند نورد، آهنگری و خمکاری، متحمل تنش‌های داخلی می‌شود. این تنش‌ها، اگرچه می‌توانند در مواردی مفید باشند، اما در صورت عدم کنترل، می‌توانند منجر به شکست ناگهانی و غیرمنتظره قطعه شوند. آنیلینگ فولاد، راهکاری برای رفع این چالش و بهبود خواص مکانیکی آن است. در این فرآیند، فولاد تا دمای مشخصی حرارت داده شده و سپس به آرامی سرد می‌شود. در ادامه این مقاله، این عملیات حرارتی را به‌طور مفصل بررسی خواهیم کرد. با میهن فولاد همراه باشید.

آنیلینگ چیست؟

آنیلینگ فولاد، فرآیندی کنترل شده از حرارت دادن و سرد کردن فلز برای تغییر خواص فیزیکی و مکانیکی آن است. این فرآیند که به‌نام بازپخت نیز شناخته می‌شود، یکی از مهم‌ترین روش‌های عملیات حرارتی در متالورژی است که برای بهبود خواصی مانند ماشینکاری، شکل‌پذیری، سختی و رفع تنش‌های داخلی انجام می‌شود.

در طی فرآیند آنیلینگ، قطعه فولادی تا دمایی خاص، که معمولاً بالاتر از دمای تبلور مجدد آن است، حرارت داده می‌شود. این دما بسته به ترکیب شیمیایی فولاد و خواص مورد نظر، متفاوت است. حرارت دادن باعث افزایش انرژی اتم‌های داخل ساختار فولاد شده و آن‌ها را قادر به حرکت و جابجایی می‌کند. این جابجایی‌ها به اتم‌ها اجازه می‌دهد تا به حالت‌های پایدارتری حرکت کنند.

پس از رسیدن به دمای مورد نظر، قطعه برای مدت زمان مشخصی در آن دما نگهداری می‌شود. بسته به ضخامت قطعه، ترکیب شیمیایی و خواص مکانیکی مورد نظر متفاوت است. در طی زمان نگهداری، ساختار فولاد تغییر کرده و دانه‌های جدید و بزرگ‌تری شکل می‌گیرند. این مرحله تبلور مجدد نامیده می‌شود و باعث کاهش تعداد مرز دانه‌ها و در نتیجه کاهش سختی و افزایش شکل‌پذیری فولاد می‌شود.

پس از اتمام زمان نگهداری، قطعه به آرامی و به‌صورت کنترل شده سرد می‌شود. سرعت سرد کردن نیز یکی از پارامترهای مهم در فرآیند آنیلینگ است که بر روی خواص فولاد تأثیر می‌گذارد. سرد کردن آهسته، باعث تشکیل ساختار پرلیتی در فولاد می‌شود که نسبت به سایر ساختارهای ممکن، نرم‌تر و شکل‌پذیرتر است.

انواع آنیل‌کاری

با توجه به نوع فولاد، ابعاد قطعه و خواص مورد نظر، روش‌های مختلفی برای انجام آنیلینگ وجود دارد که هر کدام ویژگی‌های خاص خود را دارند. روش‌های رایج آنیلینگ عبارتند از:

آنیل کامل (Full Annealing)

این روش، که معمولاً با نام آنیل هم‌دما نیز شناخته می‌شود، شامل حرارت دادن فولاد تا دمای مشخص و نگهداری در آن دما برای مدت زمان مشخص و سپس سرد کردن آهسته و کنترل شده در کوره است. سرعت سرد کردن در این روش بسیار پایین و در حدود 0.02 درجه سانتی‌گراد بر ثانیه است که باعث تشکیل ساختار پرلیتی یکنواخت و نرم در فولاد می‌شود. آنیل کامل برای رفع تنش‌های داخلی، افزایش شکل‌پذیری و ماشینکاری فولاد مناسب است.

آنیل ایزوترمال (Isothermal Annealing)

در این روش، فولاد ابتدا تا دمای بالاتر از دمای تبلور مجدد حرارت داده شده و سپس به سرعت تا دمای مشخصی که پایین‌تر از دمای تبلور مجدد است، سرد می‌شود. قطعه در این دما برای مدت زمان مشخصی نگهداری شده و سپس در هوا سرد می‌شود. آنیل ایزوترمال نسبت به آنیل کامل زمان کمتری نیاز دارد و سختی قطعه نیز بیشتر است. این روش برای فولادهای آلیاژی با سختی بالا که آنیل کامل برای آن‌ها زمان‌بر است، مناسب‌تر است.

آنیل اسفرودایز یا کروی کردن (Spheroidizing)

آنیل اسفرودایز، عملیات حرارتی است که با هدف ایجاد ساختاری یکنواخت و متعادل در فولاد انجام می‌شود. این روش با حذف ناهمگنی‌های ساختاری ناشی از فرآیندهای قبلی مانند نورد و آهنگری، خواص مکانیکی فولاد را بهبود می‌بخشد. در نتیجه آنیل اسفرودایز، فولاد نرم‌تر، شکل‌پذیرتر و مناسب‌تر برای ماشینکاری و فرم‌دهی خواهد شد.

این فرآیند شامل چهار مرحله اصلی پیش گرمایش، حرارت‌دهی تا دمای اسفرودایز، نگهداری در این دما و سرد کردن آهسته است. در طی این مراحل، ساختار فولاد دچار تغییرات فازی شده و دانه‌های ریز و یکنواختی در آن شکل می‌گیرد که منجر به توسعه خواص مکانیکی آن می‌شود. آنیل اسفرودایز برای فولادهایی که قرار است ماشینکاری شده و سپس سخت کاری شوند، بسیار مناسب است.

مراحل انجام عملیات آنیلینگ

عملیات آنیلینگ، به‌طور کلی شامل سه مرحله اصلی حرارت‌دهی، نگهداری در دما و سرد کردن است که هر مرحله نقش مهمی در رسیدن به خواص مطلوب در قطعه دارد.

مرحله اول: حرارت‌دهی تا دمای آنیلینگ

در این مرحله، قطعه فلزی به آرامی و به‌صورت یکنواخت تا دمای آنیلینگ حرارت داده می‌شود. دمای آنیلینگ بسته به نوع فلز، ترکیب شیمیایی، ابعاد قطعه و خواص مورد نظر متفاوت است و توسط متخصصین متالورژی و با استفاده از نمودارهای فازی و استانداردهای مربوطه تعیین می‌شود. حرارت‌دهی معمولاً در کوره‌های کنترل اتمسفر انجام می‌شود تا از اکسیداسیون و تغییر ترکیب شیمیایی سطح فلز جلوگیری شود.

مرحله دوم: نگهداری در دمای آنیلینگ

پس از رسیدن به دمای مورد نظر، قطعه برای مدت زمان مشخصی در آن دما نگهداری می‌شود. این مرحله، برای اطمینان از اینکه تغییرات ساختاری لازم در سرتاسر قطعه به‌طور کامل رخ دهد، بسیار پراهمیت است.

مرحله سوم: سرد کردن کنترل شده

پس از اتمام زمان نگهداری، نوبت به سرد کردن قطعه می‌رسد. سرعت سرد کردن در آنیلینگ تاثیر قابل توجهی بر روی خواص فلز دارد. سرد کردن، بسیار آهسته و کنترل شده انجام می‌شود تا از ایجاد تنش‌های حرارتی جدید و تغییر شکل قطعه جلوگیری شود. سرعت سرد کردن، معمولاً در حدود 50 تا 100 درجه سانتی‌گراد در ساعت است و تا رسیدن به دمای محیط ادامه می‌یابد. در برخی موارد، برای دستیابی به خواص خاص، از روش‌های سرد کردن سریع‌تر مانند سرد کردن در هوا یا روغن نیز استفاده می‌شود.

هدف از آنیله کردن

همان‌طور که اشاره شد، آنیلینگ با هدف اصلاح و بهبود خواص فیزیکی و مکانیکی فلزات مورد استفاده قرار می‌گیرد. این فرآیند، فلزات را برای عملیات بعدی مانند ماشینکاری، فرم‌دهی و جوشکاری آماده می‌کند. به‌طور کلی، هدف از آنیله کردن را می‌توان موارد زیر دانست:

1. با تغییر ساختار فلز، باعث افزایش شکل‌پذیری آن می‌شود.
2. فرآیندهای تولید مانند نورد، آهنگری و جوشکاری می‌توانند باعث ایجاد تنش‌های داخلی در فلزات شوند. این تنش‌ها در صورت عدم رفع، می‌توانند منجر به تغییر شکل، ترک و حتی شکست قطعه شوند. آنیلینگ با حذف یا کاهش این تنش‌ها، پایداری و مقاومت قطعه را افزایش می‌دهد.
3. در برخی از کاربردها، مانند صنایع الکترونیک، هدایت الکتریکی فلز اهمیت زیادی دارد. آنیلینگ با یکنواخت کردن ساختار فلز، باعث بهبود هدایت الکتریکی آن می‌شود.

کاربردهای آنیل کاری

کاربرد آنیلینگ به فولاد محدود نمی‌شود و در مورد سایر فلزات مانند مس، آلومینیوم و برنج نیز قابل اجرا است. از صنایع خودروسازی و ساخت‌وساز گرفته تا الکترونیک و هوافضا، آنیلینگ نقش مهمی در تولید قطعات با کیفیت دارد.

صنعت خودروسازی

در صنعت خودروسازی، آنیل کاری برای افزایش شکل‌پذیری و کاهش سختی قطعات مختلف مانند بدنه، شاسی، سیستم تعلیق و اجزای موتور مورد استفاده قرار می‌گیرد. این فرآیند باعث می‌شود قطعات به‌راحتی فرم گرفته و بدون ایجاد ترک و شکستگی، به شکل مورد نظر درآیند. همچنین، آنیلینگ تنش‌های داخلی ایجاد شده در قطعات در حین فرآیندهای تولید مانند جوشکاری و فرم‌دهی را رفع کرده و مقاومت آن‌ها را در برابر خستگی و شکست افزایش می‌دهد.

صنعت ساخت‌وساز

در صنعت ساخت‌وساز نیز کاربرد وسیعی دارد. میلگردها و تیرآهن‌ها از جمله قطعات فولادی هستند که قبل از استفاده در ساختمان‌سازی، تحت عملیات آنیله کردن قرار می‌گیرند. آنیلینگ باعث منعطف شدن این قطعات شده و آن‌ها را برای خمش، برش و نصب در ساختمان آماده می‌کند. همچنین، تنش‌های داخلی ایجاد شده در این قطعات در حین فرآیند نورد را رفع کرده و مقاومت آن‌ها را در برابر زلزله و سایر بارهای دینامیکی افزایش می‌دهد.

سایر صنایع

علاوه‌بر صنایع فوق، در حوزه‌های دیگری مانند صنعت برق و الکترونیک (برای بهبود هدایت الکتریکی سیم‌ها و اتصالات)، صنعت هوافضا (برای بهبود خواص مکانیکی قطعات هواپیما و فضاپیما)، صنعت پزشکی (برای ساخت ایمپلنت‌ها و ابزارهای جراحی) و بسیاری از صنایع دیگر نیز کاربرد دارد.

کوره آنیل

کوره آنیل، یکی از ابزارهای مهم برای انجام عملیات حرارتی آنیلینگ است که با کنترل دقیق دما و اتمسفر، امکان ایجاد تغییرات ساختاری مطلوب را در فلزات فراهم می‌کند. این کوره‌ها در انواع مختلف، با توجه به نوع فلز و نیازمندی‌های فرآیند طراحی و ساخته می‌شوند.

انواع کوره‌های آنیل

کوره‌های آنیل به‌صورت کلی به دو دسته اصلی تقسیم می‌شوند:

کوره آنیل تک پایه‌ای

این کوره‌ها، دارای یک پایه دایره‌ای شکل نسوز هستند که شافت و مجراهای عبور گاز در مرکز آن قرار دارند. کلاف‌های فلزی بر روی این پایه قرار گرفته و تحت عملیات حرارتی قرار می‌گیرند. کوره‌های تک پایه‌ای برای آنیلینگ قطعات با ابعاد کوچک و متوسط مناسب هستند.

کوره آنیل چند پایه‌ای

در این کوره‌ها، کلاف‌های فلزی به‌صورت عمودی و بر روی چندین پایه قرار می‌گیرند. این طراحی امکان آنیل کاری حجم بیشتری از قطعات را فراهم می‌کند و برای قطعات با ابعاد بزرگ مناسب‌تر است. کوره‌های چند پایه‌ای معمولاً مصرف انرژی بیشتری نسبت به کوره‌های تک پایه‌ای دارند.

اجزای اصلی کوره آنیل

کوره‌های آنیل، دارای اجزای مشترکی هستند که از جمله می‌توان به موارد زیر اشاره کرد:

1. محفظه حرارتی: محفظه اصلی کوره است که قطعات فلزی در آن قرار گرفته و حرارت داده می‌شوند. این محفظه باید از موادی با مقاومت حرارتی و عایق‌بندی مناسب ساخته شود.
2. سیستم حرارتی: شامل مشعل‌ها، المنت‌های حرارتی یا سیستم‌های القایی است که وظیفه تامین حرارت مورد نیاز برای فرآیند آنیلینگ را بر عهده دارند.
3. سیستم کنترل دما: برای کنترل دقیق دما در طول فرآیند آنیلینگ ضروری است. این سیستم شامل سنسورهای دما، کنترلر و سیستم نمایش دما است.
4. سیستم کنترل اتمسفر: در برخی از کاربردها، کنترل اتمسفر داخل کوره برای جلوگیری از اکسیداسیون و تضمین کیفیت سطح قطعات ضروری است. این سیستم شامل سیستم تزریق گاز، سنسورهای اکسیژن و سیستم کنترل جریان گاز است.

مزایا و معایب آنیل کاری فولاد

آنیلینگ، در بعضی موارد دارای معایبی نیز هست که پیش از انتخاب و اجرای آن باید مورد توجه قرار گیرند. برخی از مزایا و معایب عملیات آنیل کردن شامل:

مزایا

1. باعث افزایش انعطاف‌پذیری فلز شده و آن را برای عملیاتی مانند فرم‌دهی، خمش و کشش مناسب می‌سازد.
2. کاهش سختی ناشی از آنیل کردن، ماشینکاری فلز را آسان‌تر کرده و باعث افزایش طول عمر ابزارهای برشی می‌شود.
3. آنیلینگ تنش‌های داخلی ایجاد شده در فلز در اثر فرآیندهای قبلی مانند نورد، آهنگری و جوشکاری را رفع کرده و از تغییر شکل و شکست ناگهانی آن جلوگیری می‌کند.
4. باعث یکنواخت شدن ساختار دانه‌بندی فلز شده و خواص مکانیکی آن را بهبود می‌بخشد.

معایب

1. آنیل کاری یک فرآیند زمان‌بر است و نیاز به تجهیزات خاص و مصرف انرژی دارد که می‌تواند هزینه تولید را افزایش دهد.
2. اگرچه کاهش سختی در برخی کاربردها مناسب است، اما در برخی موارد می‌تواند منجر به کاهش مقاومت به سایش و خراشیدگی فلز شود.
3. در برخی موارد، آنیل کردن می‌تواند باعث تغییر ابعاد جزئی در قطعه شود که در صورت نیاز به دقت ابعادی بالا، باید مورد توجه قرار گیرد.
4. دستیابی به خواص مورد نظر در آنیل کردن نیازمند کنترل دقیق پارامترهای فرآیند مانند دما، زمان و سرعت سرد کردن است.

تفاوت‌های نرماله کردن فولاد و آنیله کردن چیست؟

همان‌طور که می‌دانیم، نرماله کردن و آنیل کردن، هر دو از روش‌های عملیات حرارتی هستند که برای بهبود خواص فلزات، به‌خصوص فولاد، مورد استفاده قرار می‌گیرند. اگرچه هر دو روش شامل حرارت‌دهی و سرد کردن کنترل شده هستند، اما تفاوت‌های مهمی در دما، سرعت سرد کردن و در نتیجه، خواص فلز ایجاد می‌کنند.

در نرماله کردن، قطعه تا دمای بالاتری نسبت به آنیل کردن حرارت داده می‌شود و سپس در هوای آرام سرد می‌شود. این سرعت سرد کردن نسبتاً سریع‌تر باعث تشکیل ساختاری ریز دانه‌تر و در نتیجه، افزایش استحکام و سختی فلز می‌شود. در مقابل، در آنیل کردن، قطعه تا دمای پایین‌تری حرارت داده شده و به آرامی و معمولاً در داخل کوره سرد می‌شود. این سرعت سرد کردن آهسته منجر به تشکیل ساختاری درشت دانه‌تر و در نتیجه، افزایش انعطاف‌پذیری و چکش‌خواری فلز می‌شود.

در آخر، آنیلینگ فولاد باعث ایجاد ساختاری نرم‌تر و شکل‌پذیرتر در آن می‌شود. این فرآیند همچنین تنش‌های داخلی ایجاد شده در طی فرآیندهای قبلی مانند نورد، آهنگری و ماشینکاری را کاهش می‌دهد. در نتیجه، فولاد آنیل شده برای عملیات بعدی مانند ماشینکاری، فرم‌دهی سرد و پولیش کاری آماده‌تر بوده و همچنین مقاومت بهتری در برابر ضربه و خستگی از خود نشان می‌دهد. علاوه‌بر تمامی موارد گفته شده، شما می‌توانید برای دریافت مشاوره تخصصی، با کارشناسان میهن فولاد در تماس باشید.
